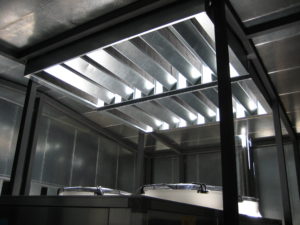

Silenciadores Disipativos

Para el paso del aire

INERCO diseña, fabrica y entrega, en cualquier parte del mundo, silenciadores diseñados para reducir el ruido del paso del aire a través de conductos y/o a través de aberturas de edificios.

Las aplicaciones más típicas donde deben de ir colocados este tipo de silenciadores disipativos son:

  • Torres de refrigeración: tanto para reducir el ruido de la caída de agua como de los ventiladores.
  • Soplantes y grandes ventiladores industriales.
  • Sistemas HVAC: para reducir el ruido de enfriadoras, climatizadoras, sistemas de extracción de humos, etc.
  • Ventilación de calderas, turbinas, salas de motores, salas de bombas, y similares.

Estos silenciadores se diseñan teniendo en cuenta al menos tres parámetros de control del ruido:

  • Ruido generado por el propio movimiento del aire.
  • Ruido que se transmite a través de los huecos y conductos, normalmente procedente de ruidos mecánicos y ruidos aéreos.
  • Ruido generado por las propias turbulencias que generan los sistemas de conductos, los codos y el propio diseño del silenciador; el denominado self noise o ruido regenerado.



¿De qué depende el ruido generado por estos sistemas de ventilación?

Los principales factores que determinan el ruido que se transmite a través de los conductos y huecos en edificaciones son los siguientes (y, por lo tanto, deben de ser inputs del diseño de cualquier silenciador):

  • Dimensiones del hueco y secciones de los conductos.
  • Caudal de aire.
  • Espectro sonoro procedente de zonas y/o equipos asociados a las salas y a los conductos.

    Si prefiere que le asesoremos en la selección y/o personalización de un silenciador nos puede enviar la consulta

    Ficha técnica

    Descargar ficha

    Comprar un silenciador disipativo

    Los parámetros críticos que determinan el coste de un silenciador son los siguientes:

    1. Parámetros que describen al equipo:

    • Tiempo de servicio: no será lo mismo un silenciador que opere puntualmente que uno que opere periódicamente y/o en continuo.
    • Orientación: vertical u horizontal.
    • Ubicación del silenciador: a favor o en contra del flujo de aire.
    • Dimensiones disponibles: pesos, diámetros y longitudes que influyen en la estructura de soporte del silenciador.



    2. Condiciones de operación:

    Los parámetros más críticos en el diseño de un silenciador relacionado con las condiciones de operación son las pérdidas de carga que proporciona el silenciador.



    3. Condiciones acústicas

    Obviamente es uno de los requisitos más importantes de estos elementos de control pasivo del ruido. No obstante los criterios acústicos deben de ser bien interpretados puesto que pueden darse una o varias de estas casuísticas en la definición de un silenciador:

    • Atenuación mínima del silenciador: este parámetro sólo debería de ser tomado como una referencia y siempre deberían de compararse en las mismas condiciones (atenuación a ruidos rosa es muy diferente que atenuación a ruido del espectro de un ventilador). Este parámetro no es fácilmente comprobable in situ y, por lo tanto, no es recomendable que los compradores lo usen para validar el producto. Los rangos de atenuación de los silenciadores van desde los 10 a los 50 dBA.
    • Nivel sonoro máximo permitido en un determinado lugar: recomendamos que los compradores utilicen este método como especificaciones técnicas acústicas de un silenciador, puesto que es fácilmente comprobable mediante mediciones acústicas y, por lo tanto, totalmente validable. Siempre es importante que se especifiquen las condiciones y las normas de referencia para realizar las mediciones sonoras de comprobación.



    ¿Qué incluye el suministro de un silenciador de INERCO?

    Cuando usted adquiere un silenciador de INERCO, no sólo adquiere un producto, sino todo un servicio de ingeniería asociada al mismo. Nuestro alcance de silenciadores le garantiza que:

    • Dispondrá de un equipo de ingenieros que le asistirá en el diseño de las estructuras de soporte de los silenciadores, aportándoles planos, pesos y fuerzas de reacción. Información a medida que permite optimizar los costes de ingeniería y construcción, así como reducir riesgos.
    • Diseño: INERCO modela fluidodinámicamente cada silenciador, simulando el comportamiento acústico y mecánico (por vibraciones y seguridad estructural) previo a la fabricación.
    • Fabricación mediante procedimientos homologados, y soldadores homologados.
    • Revestimientos superficiales conforme a especificaciones técnicas.
    • Entrega con el equipo embalado.
