Housing

Ventilación + Filtración + Atenuación acústica
Home > Silenciadores > Housing

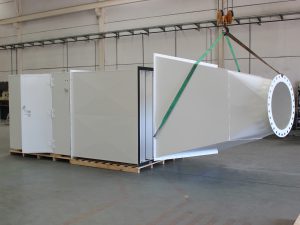

INERCO Acústica diseña, fabrica y entrega en cualquier parte del mundo sistemas compactos que combinan ventilación, filtración y atenuación acústica que permiten garantizar un flujo de aire de ventilación de salas ruidosas, con una determinada pureza (filtrando partículas de un determinado tamaño y características), controlando el ruido transmitido al exterior de las salas a través de conductos y/o a través de aberturas de edificios.

Las aplicaciones más típicas para colocar este tipo de silenciadores disipativos es para la ventilación de:

  • Salas de motores diésel/gas natural.
  • Calderas, turbinas, salas de bombas, y similares.

Estos silenciadores se diseñan teniendo en cuenta al menos tres parámetros de control del ruido:

  • Generado por el propio movimiento del aire y los ventiladores asociados al equipo Housing.
  • Que se transmite a través de los huecos y conductos, normalmente procedente de ruidos mecánicos y ruidos aéreos del interior de las salas ruidosas.
  • Generado por las propias turbulencias que generan los sistemas de conductos, los codos y el propio diseño del silenciador; el denominado self noise o ruido regenerado.

1. ¿De qué depende el ruido generado por estos sistemas?

Los principales factores que determinan el ruido que se transmite a través de los conductos y huecos en edificaciones son los siguientes (y por lo tanto deben de ser inputs del diseño de cualquier silenciador):

  • Dimensiones del hueco y secciones de los conductos.
  • Caudal de aire necesario para la refrigeración de los equipos alojados en el interior de las salas ruidosas.
  • Capacidad de filtración de partículas de aire necesario para el correcto funcionamiento de los equipos.
  • Espectro sonoro procedente de zonas y/o equipos asociados a las salas y a los conductos.

    Si prefiere que le asesoremos en la selección y/o personalización de un silenciador nos puede enviar la consulta

    Ficha técnica

    Descargar ficha

    2. Comprar un sistema Housing

    Los parámetros críticos que determinan el coste de estos equipos son los siguientes:

    2.1. Parámetros que describen al equipo:

    • Tiempo de servicio: no será lo mismo un equipo que opere puntualmente que uno que opere periódicamente y/o en continuo.
    • Orientación de los sistemas de admisión/salida de aire de ventilación: vertical u horizontal.
    • Ubicación de los equipos: a favor o en contra del flujo de aire.
    • Dimensiones disponibles: pesos, diámetros, longitudes, influyen en la estructura de soporte del silenciador.
    • Caudal de aire de ventilación y capacidad de filtración necesaria (G4, M5, M6, etc.)
    • Programa de sustitución/limpieza del sistema de filtración



    2.2. Condiciones de operación:

    Los parámetros más críticos en el diseño de un sistema Housing relacionados con las condiciones de operación son las pérdidas de carga que proporciona el equipo y la correcta definición de el/los ventilador/es y sistemas de filtros más adecuados.



    2.3. Condiciones acústicas

    Obviamente es uno de los requisitos más importantes de estos elementos de control pasivo del ruido. No obstante, los criterios acústicos deben de ser bien interpretados puesto que pueden darse una o varias de estas casuísticas en la definición de un sistema Housing.

    • Atenuación mínima del silenciador: este parámetro sólo debería de ser tomado como una referencia, y siempre deberían de compararse en las mismas condiciones (la atenuación ante espectro de ruido rosa es muy diferente a la atenuación ante un espectro de ruido de un ventilador u otro equipo generador de ruido). Este parámetro no es fácilmente comprobable in situ y, por lo tanto, no recomendable que los compradores lo usen para validar el producto. Los rangos de atenuación de los silenciadores están entre los 10 y los 40 dBA.
    • Nivel sonoro máximo permitido en un determinado lugar: recomendamos que los compradores utilicen este método como especificaciones técnicas acústicas de un housing, puesto que es fácilmente comprobable mediante mediciones acústicas y, por lo tanto, totalmente validable. Siempre es importante que se especifiquen las condiciones y las normas de referencia para realizar las mediciones sonoras de comprobación.



    ¿Qué incluye el suministro de un Housing de INERCO?

    Cuando usted adquiere un housing de INERCO no sólo adquiere un producto, sino todo un servicio de ingeniería asociada al mismo. Nuestro alcance de housing acústicos le garantiza que:

    • Dispondrá de un equipo de ingenieros que le asisten en el diseño de las estructuras de soporte de los equipos, aportándoles planos, pesos, características técnicas de ventiladores y filtros, así como información a medida, que permite optimizar los costes de ingeniería y construcción, así como reducir riesgos.
    • Diseño: INERCO modela fluidodinámicamente cada sistema (mediante software específico CFD), simulando el comportamiento acústico, fluidodinámico y mecánico (por vibraciones y seguridad estructural) previo a la fabricación.
    • Fabricación mediante procedimientos homologados.
    • Revestimientos superficiales conforme a las especificaciones técnicas de nuestros clientes, o bien en base a nuestra experiencia y recomendaciones.
    • Programas de mantenimiento de los sistemas de ventilación y filtración incorporados en el producto.
    • Entrega con embalaje fitosanitario, así como placas identificativas de cada silenciador y/o partes del mismo.
    • Dossier de calidad e ingeniería del equipo: planos, procedimientos de fabricación y certificados de procedencia de las materias primas.
    • Inspección en fábrica: por supuesto nuestros equipos pueden ser inspeccionados por nuestros clientes durante y al final de la fabricación (previo envío).
